[iOS] CollectionView Layout Custom, 부채꼴 만들기(1/2)

안녕하세요 써니쿠키입니다 :)!!!



오늘은 UiKit을 이용해서

CollectionView의 Layout을 커스텀해서

부채꼴 모양으로 만들려고합니다.

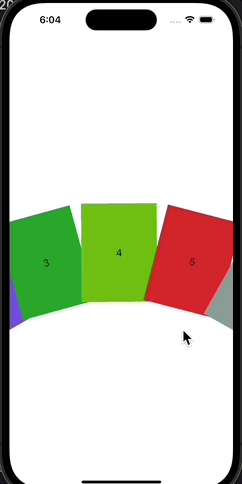

완성되면 아래와같이 될 예정~~!

저는 코데코학습자료를 활용했습니다.





---

 (사전지식1)

 이론부터..!

수학 기억을 조금 꺼내야합니다

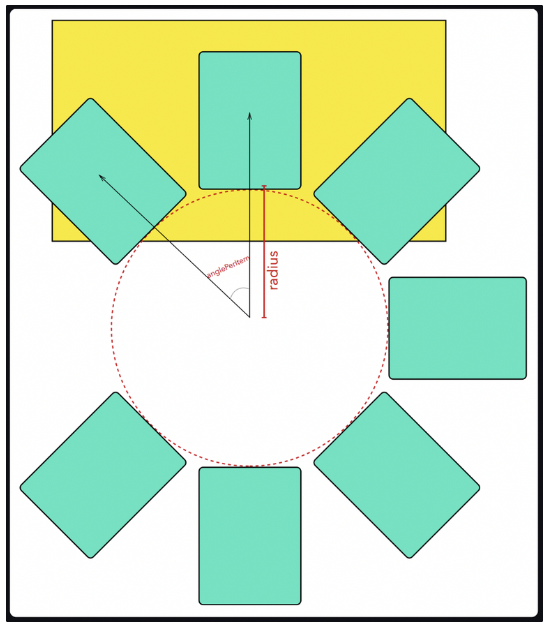

노란색 영역이 iPhone 화면이고,

민트색 사각형이 CollectionView의 Cell입니다.

이렇게 커스텀 하려면 염두해야할게 아래 3가지입니다



1. 원의 반지름 (radius)

2. 셀 사이 각도 = (anglePerItem)

3. 셀 각도 위치



각도계산을 일반화하려고 첫번째 셀(왼쪽 위)을 x°로 둔다면, i번째 Cell의 각도는 아래와 같이 일반화 할 수 있습니다.

0번 cell = x°

1번 cell = x° + 1 * anglePerItem

2번 cell = x° + 2 * anglePerItem

...

i번 cell =  x° + i * anglePerItem ✅

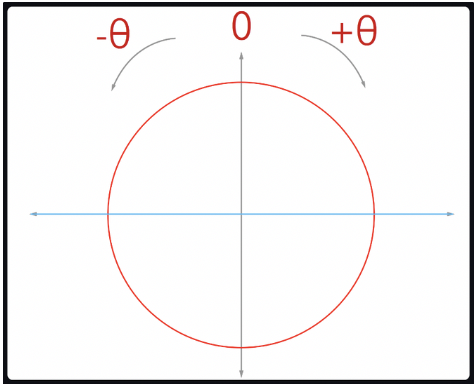

각도 좌표계는 아래와 같습니다.

0°는 중심을 가리키고

오른쪽은 +(양의각도)

왼쪽으론 -(음의각도)로 표시됩니다.

따라서 0°의 cell은 수직 중앙에 놓이게 될겁니다.







---

(사전지식2)

 UICollectionView 와 Layout Process

layout을 커스텀하기전에

collectionView 와 layout의 프로세스를 알아야 합니다.



아래 그림을 천천히 보면 UICollectionView 타입과,

UICollectionViewLayout 타입의 상호작용을 알 수 있습니다.

여기있는 상호작용을 이해하면서

UICollectionViewLayout 의 subClass를 만들어 레이아웃속성들을 변경(override)해줄 예정입니다!



 ✅ UICollectionViewLayout 타입의 item들은 Visual attributes 를 명시합니다.

✅ 이 attribute 들은 UICollectionViewLayoutAttribute의 인스턴스들 입니다.

(frame, transform같은 각 아이템의 프로퍼티를 포함합니다)



즉, UICollectionViewLayout이 명시하는 attribute에는

item들의 사이즈가 담겨있고, 이것들을 계산해서 가지고 있어야합니다!







  UICollectionViewLayout 에서 필수적으로 구현해야하는 프로퍼티 및 메서드

정리는 해놓지만 뒤에서 보여줄 레이아웃 커스텀 코드들을 쭉 읽고 이걸 읽으면 이해가 더 편하실 것 같습니다 ㅎㅎ



var collectionViewContentSize

컬렉션뷰 contents 의 width,height를 반환합니다.

visible content가 아닌 전체 content size입니다.

컬렉션뷰는 이 정보를 scroll view의 content size로써 내부적으로 사용합니다.



func prepare()

레이아웃기능이 발생하려고할때, UIKit은 이 메서드를 호출합니다.

여기서 컬렉션뷰의사이즈, 각 아이템들의 위치들을 결정하는데 필요한 계산들을 하기위한 prepare, perform 기회가됩니다.



func layoutAttributesForElements(in: )

모든 아이템들에 대한 레이아웃 attributes를 반환합니다.

UIColelctionViewLayoutAttributes타입의 Array로 collectionView에 반환합니다.



func layoutAttributesForItem(at:)

어떤 특정한 필요한 레이아웃의 정보를 컬렉션뷰에 전달합니다.

indexPath로 요청된 해당 아이템의 레이아웃 attributes를 반환합니다.







---

 부채꼴 CollectionView Layout 만들기

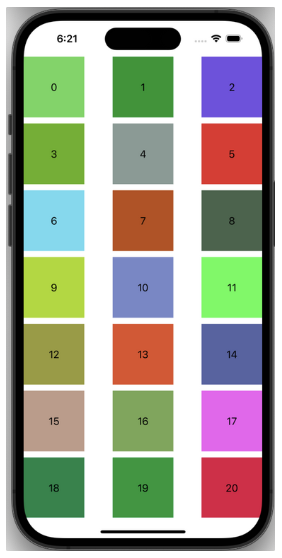

우선 기본적인 UICollectionView를 하나 만들어주고(cell마다 랜덤색상 보이도록 구현했습니다) layout을 변경해보도록 합시다

(기본 구현 전체코드는 접은글 확인)

1. ViewController.swift

final class ViewController: UIViewController {

    //MARK: - DiffableDataSource Section
    enum Section {
        case main
    }

    //MARK: - DataSource (diffableDataSource 사용)
    typealias DataSource = UICollectionViewDiffableDataSource<Section, Int>
    private var datasource: DataSource?

    //MARK: - UI요소
    private let collectionView: UICollectionView = {
        let flowLayout: UICollectionViewFlowLayout = UICollectionViewFlowLayout()
        flowLayout.itemSize = CGSize(width: 100, height: 100)

        let collectionView = UICollectionView(frame: .zero, collectionViewLayout: flowLayout)
        collectionView.translatesAutoresizingMaskIntoConstraints = false

        return collectionView
    }()

    //MARK: - Logic
    override func viewDidLoad() {
        super.viewDidLoad()
        configureLayout()
        configureDataSource()
        snapShot()
        //collectionView.collectionViewLayout = CircularLayout()
    }

    func configureLayout() {
        self.view.addSubview(collectionView)

        let safeArea = self.view.safeAreaLayoutGuide
        NSLayoutConstraint.activate([
            collectionView.leadingAnchor.constraint(equalTo: safeArea.leadingAnchor),
            collectionView.trailingAnchor.constraint(equalTo: safeArea.trailingAnchor),
            collectionView.topAnchor.constraint(equalTo: safeArea.topAnchor),
            collectionView.bottomAnchor.constraint(equalTo: safeArea.bottomAnchor),
        ])
    }

    func configureDataSource() {
        let cellRegistration = UICollectionView.CellRegistration<NumberCell, Int> { cell, _, number in
            cell.configureCell(with: number)
        }

        datasource = DataSource(collectionView: collectionView) { collectionView, indexPath, itemIdentifier in
            collectionView.dequeueConfiguredReusableCell(using: cellRegistration, for: indexPath, item: itemIdentifier)
        }
    }

    private func snapShot() {
        var snapshot = NSDiffableDataSourceSnapshot<Section, Int>()
        snapshot.deleteAllItems()
        snapshot.appendSections([.main])
        snapshot.appendItems(Array(0...30))
        datasource?.apply(snapshot)
    }
}



2. NumberCell.swift

final class NumberCell: UICollectionViewCell {

    private let label: UILabel = {
        let label = UILabel()
        label.textAlignment = .center
        label.translatesAutoresizingMaskIntoConstraints = false
        label.backgroundColor = UIColor(red: CGFloat(drand48()), green: CGFloat(drand48()), blue: CGFloat(drand48()), alpha: 1.0)

        return label
    }()

    func configureCell(with item: Int) {
        configureLayout()
        self.label.text = String(item)
    }

    func configureLayout() {
        contentView.addSubview(label)

        NSLayoutConstraint.activate([
            label.leadingAnchor.constraint(equalTo: contentView.leadingAnchor),
            label.trailingAnchor.constraint(equalTo: contentView.trailingAnchor),
            label.topAnchor.constraint(equalTo: contentView.topAnchor),
            label.bottomAnchor.constraint(equalTo: contentView.bottomAnchor)
        ])
    }
}





1️⃣ UICollectionViewLayout의 SubClass생성

UICollectionViewLayout 은 item들은 Visual attributes 를 명시한다고 했쬬오!



필요속성



1. itemSize

Cell Size가 됩니다





2. radius

반경이 변경되면 모두 다시 계산하므로

didSet에 CollectionView가 Layout을 업데이트하도록 명시하는

invalidateLayout()을 호출합니다



3. anglePerItem

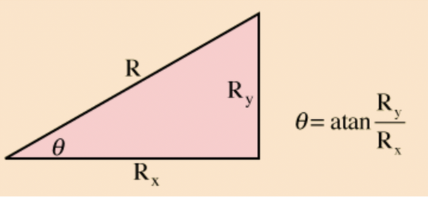

atan 메서드는 탄젠트값을 받아 절대각을 -π/2 ~ π/2(-90 ~ 90도)로 반환합니다

Rx는 반지름이되고, Ry는 Cell width로 만들었고, 수정 가능합니다



(override) collectionViewContentSize

컬렉션뷰의 컨텐츠 크기가 더 커지도록 변경

너비: item갯수 * item 너비

높이: 컬렉션뷰 높이와 동일

class CircularLayout: UICollectionViewLayout {
    let itemSize = CGSize(width: 133, height: 173)

    var radius: CGFloat = 500 {
      didSet {
        invalidateLayout()
      }
    }

    var anglePerItem: CGFloat {
      return atan(itemSize.width / radius)
    }

    var attributesList = [CircularLayoutAttributes]()

    override var collectionViewContentSize: CGSize {
        // 높이는 컬렉션뷰와 같지만 너비는 itemSize.width * numberOfItems
        return CGSize(width: CGFloat(collectionView!.numberOfItems(inSection: 0)) * itemSize.width,
                      height: CGRectGetHeight(collectionView!.bounds))
    }
}







2️⃣ UICollectionViewLayoutAttributes 의 SubClass생성

UICollectionViewLayout 에서 명시하는 attributes 들이

UICollectionViewLayoutAttributes의 인스턴스라고 했쬬오!!



필요속성



1. anchorPoint

회전이 한 점을 기준으로 회전하므로 필요합니다.



2. angle

각도를 설정하면서 내부적으로 transform 도 angle 라디안의 값과 동일하게 설정해줍니다.



또한 오른쪽에 있는 셀이 왼쪽에 있는 셀과 겹치기를 원하므로 zIndex를 각도가 증가하는 함수로 설정합니다.

각도는 라디안으로 표시되므로 인접한 값이 zIndex(Int타입) 와 같은 값으로 반올림되지 않도록 1,000,000배 해줍니다.



3. (override) copyWithZone(zone: NSZone)

UICollectionViewLayoutAttributes의 하위 클래스는 collectionView가 레이아웃을 수행할 때 attributes의 객체가 내부적으로 복사되어있기 때문에 NSCopying 프로토콜을 준수해야 합니다.

객체를 복사할 때 anchorPoint 및 angle 속성이 모두 설정되도록 overriding합니다.

class CircularLayoutAttributes: UICollectionViewLayoutAttributes {
  var anchorPoint = CGPoint(x: 0.5, y: 0.5)
  var angle: CGFloat = 0 {
    didSet {
      zIndex = Int(angle * 1000000)
      transform = CGAffineTransformMakeRotation(angle)
    }
  }

    override func copy(with zone: NSZone? = nil) -> Any {
        let copiedAttributes: CircularLayoutAttributes = super.copy(with: zone) as! CircularLayoutAttributes
        copiedAttributes.anchorPoint = self.anchorPoint
        copiedAttributes.angle = self.angle
        return copiedAttributes
    }
}







3️⃣ 만든 CircularLayoutAttributes 주입하기

이제 CircularLayout으로 돌아가서

layoutAttributesClass()를 ovrriding해서 만들어둔

CircularLayoutAttributes 를 사용할 수 있습니다.



이는 collectionView 레이아웃 속성들에 기존의

UICollectionViewLayoutAttributes대신CircularLayoutAttributes를 사용할 것임을 알려줍니다.

그리고 모든 아이템들에 대해 이 특정 attributes를 적용하기 위해서

뒤에서 사용해야해서 attributesList 라는 변수에 Array로 담아둡니다.

class CircularLayout: UICollectionViewLayout {
  ...

    var attributesList = [CircularLayoutAttributes]()

    //컬렉션뷰 레이아웃 속성에 UICollectionViewLayoutAttributes가 아니라 CircularLayoutAttributes를 사용할 것임을 알려준다.
    override class var layoutAttributesClass: AnyClass {
      return CircularLayoutAttributes.self
     }

    ...
}







4️⃣ Layout 준비

컬렉션 뷰가 화면에 처음 나타날 때 UICollectionViewLayout 의 prepareLayout()가 호출됩니다.

(이 메서드는 레이아웃이 무효화될 때마다 호출되기도 합니다.)

여기서는 layout attibutes 들을 만들고 저장하는 메서드기 때문에 레이아웃 프로세스에서 가장 중요한 것 중 하나입니다.

class CircularLayout: UICollectionViewLayout {
        ...

    override func prepare() {
        super.prepare()

        let centerX = collectionView!.contentOffset.x + (CGRectGetWidth(collectionView!.bounds) / 2.0)

        attributesList = (0..<collectionView!.numberOfItems(inSection: 0).map { (i) -> CircularLayoutAttributes in
            // 1
            let attributes = CircularLayoutAttributes(forCellWith: IndexPath(item: i, section: 0))
            attributes.size = self.itemSize
            // 2 각항목 중앙배치
            attributes.center = CGPoint(x: centerX, y: CGRectGetMidY(self.collectionView!.bounds))
            // 3 라디안 만큼 항목 회전
            attributes.angle = self.angle + (self.anglePerItem * CGFloat(i))

            return attributes
        }
    }

    ...
}

collectionView에서 각 item마다 클로저를 실행해줍니다.

1. 각 indexPath마다 CircularLayoutAttributes의 객체를 생성하고 size를 설정합니다.

2. 각 항목을 화면 중앙에 배치합니다.

3. 각 항목을 anglePerItem * i(라디안 단위)만큼 회전합니다.



그리고 적절하게 UICollectionViewLayout을 적절하게

우리가 만든 CircularLayout로 하위클래스화 하려면 다음과 같은 메서드들도 overriding해아합니다.

이 메서드들은 레이아웃 프로세스 전체에서와 사용자가 스크롤 할 때도 여러번 호출되는 것들입니다

class CircularLayout: UICollectionViewLayout {
        ...
      // attributes의 전체 배열 반환
    override func layoutAttributesForElements(in rect: CGRect) -> [UICollectionViewLayoutAttributes]? {
        return attributesList
     }

        // 어떤 index의 item의 attributes를 반환
    override func layoutAttributesForItem(at indexPath: IndexPath) -> UICollectionViewLayoutAttributes? {
        return attributesList[indexPath.row]
     }

        ...
}

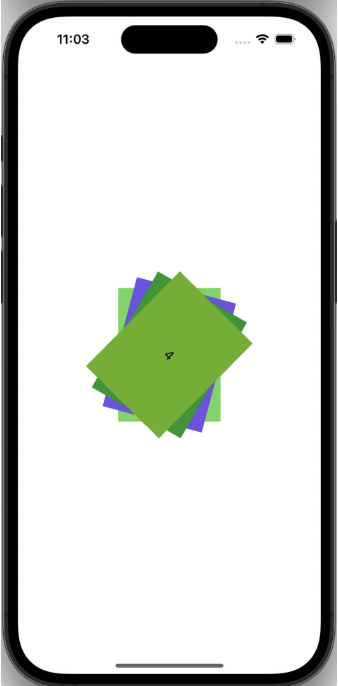

여기까지하면 아래와 같이 나타날겁니다



여기까지 했으면….

이제 회전축이되는 AnchorPoint를 이동해주면 돼요!!!

너무 길어져서 2부로 나누어서 업로드합니다..!
